Расчет пропорций

Для Расчета углов и размеров  светового конуса исходим из пропорций Золотого сечения. Имеем два варианта.

1.  Отношение стороны L к высоте Н равно Ф 1.618 — Золотое сечение

Расчет сторон

L=H*1,618

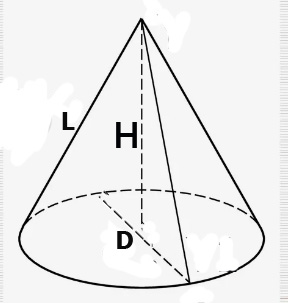

Диаметр основания

D=L x cos(51.8)*2 = L x 0.618 x 2=L x 1.236

H = D x 2.472

Углы получаются 38,2 38,2 103,6



u= L x 0.618  (cos51.8)





2. Золотым треугольником еще называют равнобедренный треугольник, у которого отношение длин боковой стороны L и основания D равняется Ф, с углами   72 , 72 , 36 .
Такими фигурами являются концы правильной пятиугольной звезды

Отношения сторон такого конуса будут

H = L* 0,951

(0,915 это  (cos18), то есть половина угла при вершине 36)

L / D = 1.618

Ф — 1.608 — Золотое сечение



Для конуса с отношением образующей к диаметру основания в золотом сечении (dl​=Φ≈1,618) развёртка имеет следующие параметры:

• Радиус сектора: $l=\Phi \cdot d\approx 1,618\cdot d$.
• Угол сектора: α≈111,25∘.
• Длина дуги: $\pi d$.
• Радиус основания: r=2d​.

Отношение размеров

высота от основания угла вершины до U = L x 0.564

U= L x 1.65

D = L x 0.618

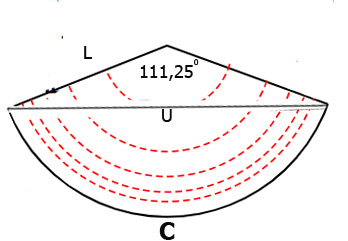

Угол при основании развертки 111,25гр

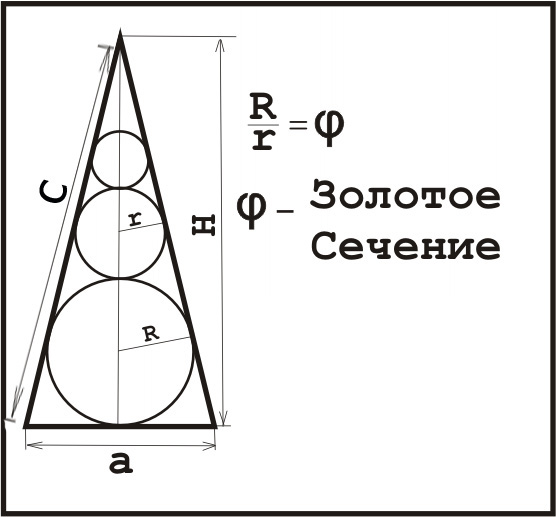

3  А если вписать в треугольник окружности, диаметры которых будут в пропорции золотого сечения, то угол при вершине будет α≈26,565∘.

Угол развёртки конуса, построенного на основе гномона с углом при основании 26,656∘, равен:

β=sin(26,656∘)⋅360∘≈161∘



4 геометрия гномона

углы 36 36 108

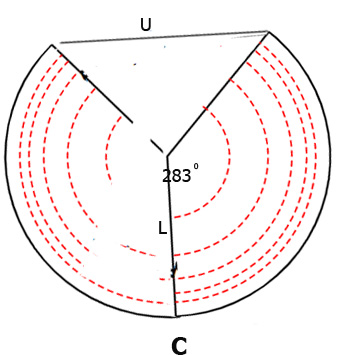

угол развертки 291,24

Пример расчёта для конкретных размеров #

Пусть основание гномона $d=10$ см. Тогда:

1. Образующая конуса (боковая сторона гномона):

l=Φd​≈1,61810​≈6,18 см

2. Радиус основания конуса:

r=2d​=5 см

3. Угол сектора развёртки:

α=lr​⋅360∘≈6,185​⋅360∘≈0,809⋅360∘≈291,24∘

4. Длина дуги сектора:

$$2\pi r\approx 2\cdot 3,14\cdot 5=31,4\text{см}$$

Шаг 6. Построение выкройки #

Чтобы построить выкройку конуса:

1. На листе бумаги проведите окружность радиусом $l\approx 6,18$ см (для примера с $d=10$ см).
2. Отметьте центр окружности и проведите два радиуса под углом α≈291,24∘ друг к другу.
3. Дуга между этими радиусами — боковая поверхность конуса. Её длина должна быть $\approx 31,4$ см.
4. К этой дуге пристройте круг радиусом $r=5$ см — основание конуса.

---

Итоговый ответ #

Угол при основании выкройки (угол сектора развёртки) для конуса, полученного вращением золотого гномона, равен:

α=2Φ​⋅360∘≈291,24∘

где Φ=21+5​​≈1,618 — золотое сечение.



Резюме



Описание золотого гномона #

Золотой гномон — это тупоугольный равнобедренный треугольник, тесно связанный с золотым сечением (Φ=21+5​​≈1,618). Разберу его свойства подробно.

Основные характеристики #

1. Углы:
   • при вершине (тупой угол): 108∘;
   • при основании (острые углы): по 36∘.

   Соотношение углов: $1:1:3$ (то есть 36∘:36∘:108∘).

2. Пропорции сторон:
   • боковые стороны ($a$) короче основания ($b$);
   • отношение боковой стороны к основанию равно обратному золотому сечению:ba​=Φ1​=Φ−1≈0,618.

Геометрические свойства #

• Связь с правильным пятиугольником и пентаграммой:
  золотой гномон можно выделить в структуре правильного пятиугольника или пятиконечной звезды (пентаграммы). Например, если соединить две несмежные вершины пятиугольника с его центром, получится золотой гномон.
• Самоподобие:
  золотой гномон можно разрезать на меньший золотой гномон и золотой треугольник (и наоборот). Этот процесс может продолжаться бесконечно, создавая фрактальную структуру.
• Треугольники Робинсона:
  вместе с золотым треугольником (36°, 72°, 72°) золотой гномон образует пару треугольников Робинсона. Они служат базовыми элементами для построения мозаик Пенроуза — непериодических замощений плоскости.

Связь с другими объектами #

1. Золотой треугольник:
   • золотой гномон и золотой треугольник имеют общий угол 36∘;
   • если к золотому треугольнику (36°, 72°, 72°) добавить золотой гномон, получится больший золотой гномон (и наоборот).
2. Мозаика Пенроуза:
   • «дротик» (dart) в мозаике Пенроуза состоит из двух золотых гномонов;
   • «змей» (kite) состоит из двух золотых треугольников.
3. Логарифмическая спираль:
   золотые гномон и треугольник могут быть использованы для аппроксимации логарифмической спирали — последовательное деление этих фигур создаёт точки, через которые можно провести спираль.

Построение золотого гномона #

Пошаговый алгоритм построения:

1. Начертите отрезок $AB$ — это будет основание гномона.
2. Найдите точку $C$ на расстоянии ΦAB​ от точек $A$ и $B$ (используя циркуль и линейку или расчёт).
3. Соедините точки $A$, $B$ и $C$ отрезками.
4. Проверьте углы:
   • ∠C=108∘ (тупой угол при вершине);
   • ∠A=∠B=36∘ (острые углы при основании).

Математические соотношения #

Для золотого гномона с основанием $b$ и боковыми сторонами $a$:

• a=Φb​;
• высота $h$, опущенная на основание:h=a2−(2b​)2​=bΦ21​−41​​;
• площадь:S=21​bh.

---

Практическое применение #

Золотой гномон встречается в:

• архитектуре и дизайне (пропорции, основанные на золотом сечении);
• искусстве (композиции, вдохновлённые пентаграммой);
• математике (изучение фракталов, непериодических замощений);
• кристаллографии (квазикристаллы имеют симметрию, связанную с пятиугольниками и золотым сечением).

Краткий итог #

Золотой гномон — это не просто геометрическая фигура, а ключ к пониманию гармонии, основанной на золотом сечении. Его свойства:

• углы 36∘, 36∘, 108∘;
• соотношение сторон ba​=Φ1​;
• связь с пентаграммой, мозаикой Пенроуза и логарифмическими спиралями.

Эта фигура иллюстрирует, как простые математические принципы порождают сложные и красивые структуры в природе и искусстве.
